本篇透視學 (perspective) Week6-1 課程重點: 斜邊透視與對角線中心點示範圖解。本篇重點有以下幾個項目:
透視造型比例增加 斜邊透視與與屋頂造型
作業(6)1~3- 透視造型的比例增加
作業(7)1~3- 透視的判斷與修正
(*圖片與照片部分,請參見上課內容; 以下內容皆為本站總監梁又文老師撰寫與彙整,請勿任意轉載,謝謝)
透視造型的比例增加
前面的課程,有應用到對角線找出中心,再運用中心進行造型的比例分割。這個概念,可以繼續延伸到用對角線繪製造型的比例增加。
步驟復習
1.先將欲分割的面之對角線連結
2.兩對角線產生一交點-中心
3.消失點與中心之連線即為均分的分割線

造型的比例增加類似於分割,它也是運用對角線的概念去繪製。步驟如下:

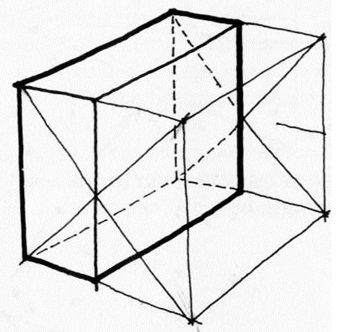

1.首先,必須要先確定目標面的中心位置。

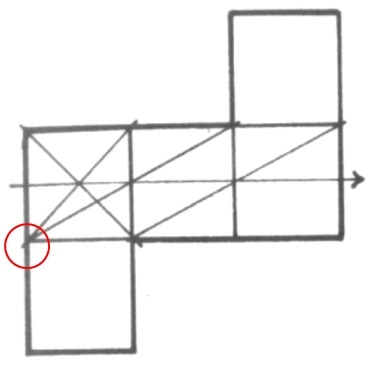

2.將頂點延伸往想要增加的邊長中間點,這條線會交下方線段於一點,再向上垂直,連結上邊完成增加一倍。
3.此時原有造形已向右邊增加一倍。

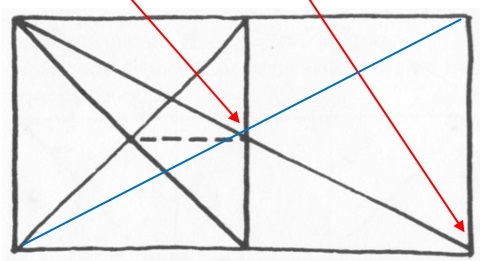

PS.其實這個概念,與對角線中心概念相同,因為將藍線連結,就會發現是同樣的道理。

換成其他透視也是有相同的效果,如一點透視

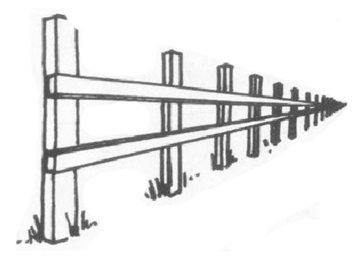

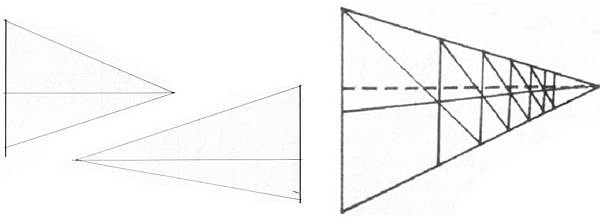

先用兩點透視的其中一個消失點和面來做練習,木籬笆的延伸即是日常生活中可見的例子。

接下來,是比例增加的快速方法,也可以應用於兩點與三點透視。
1.首先,將對角線連結,找出中點。
2.從 中點連結到消失點,這條線可以對半切分造形。
3.將靠近的頂點,向著對半切分的線與較遠邊長的交點,進行連結。
4.這條線會與上半部的透視線產生交點。
5.此交點向上垂直切到上面之透視線,完成造形增加。

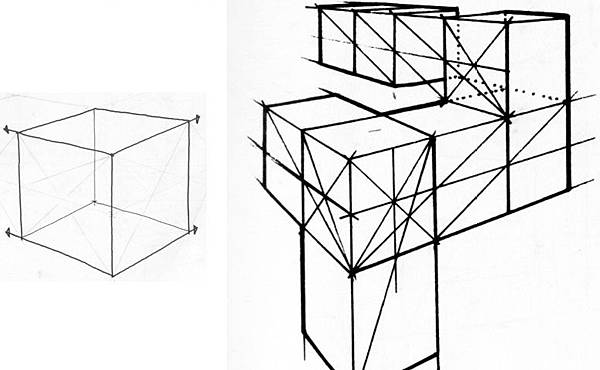

請用對角線的延伸方法,繪製出下方造型比例的增加。(3分鐘)
(左右方向請各練習一次)

-2

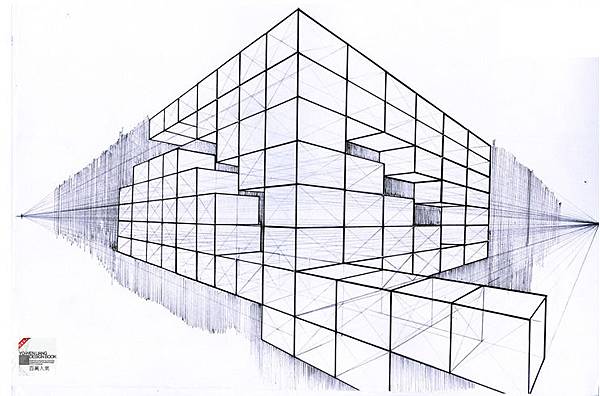

請用對角線的延伸方法,繪製出此頁造型比例的增加。(10分鐘)

造型的比例增加類似於分割,還有另外一個方法可以使用。

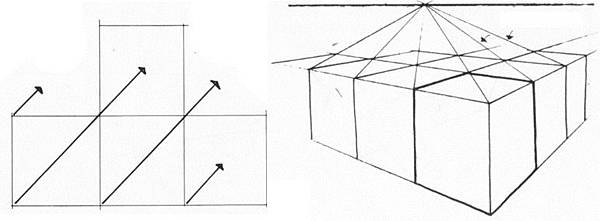

對角線還有一個特徵,就是也會有獨立的消失點;(適用於頂面) 且對角線相交的點,會座落在地平線上。

-3
請以對角線集中同一消失點的概念,繪製出此頁造型比例的增加。(5分鐘)

課後練習:

下一篇,要來談的是斜邊透視。
