透視法 perspective 教學畫法講義6-2,斜邊透視造型繪畫與對角線中心點應用

透視法 perspective 教學畫法講義6-2,斜邊透視造型繪畫,對角線中心點應用 (透視投影法)
本篇透視學 (perspective) Week6-2 課程重點: 斜邊透視屋頂造型,對角線中心點。
透視法 perspective 教學畫法講義6-2,斜邊透視造型繪畫,對角線中心點應用 (透視投影法,梁又文老師)
(*圖片與照片部分,請參見上課內容; 以下內容皆為本站總監梁又文老師撰寫與彙整,請勿任意轉載,謝謝)







斜邊透視與與屋頂造型

斜邊透視有時會混淆繪圖者的視覺,但只要清楚以下的原則,畫斜邊透視是很好去掌握的。

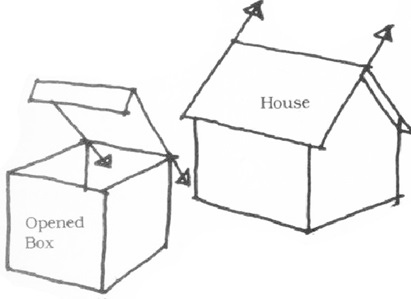

1.斜邊透視的透視線會聚集在一個點,但位置不在原有消失點上。
2.斜邊透視的透視線,也不會在地平線上。
3.斜邊的兩平行邊,會聚集在兩側消失點的垂直線上。
4.透視線僅會向越遠的地方聚集,不會交會在物體前方。
透視學 (perspective) 透視法教學畫法講義6-2,斜邊透視屋頂造型,對角線中心點 (設計表現技法,手繪練習,Poe,梁又文老師)1

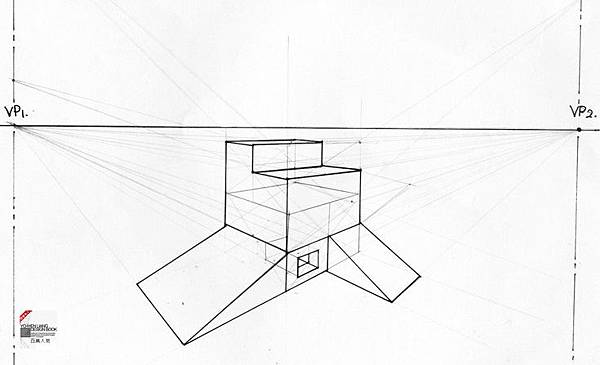

斜邊的透視線會交集在消失點的垂線上。
透視學 (perspective) 透視法教學畫法講義6-2,斜邊透視屋頂造型,對角線中心點 (設計表現技法,手繪練習,Poe,梁又文老師)2

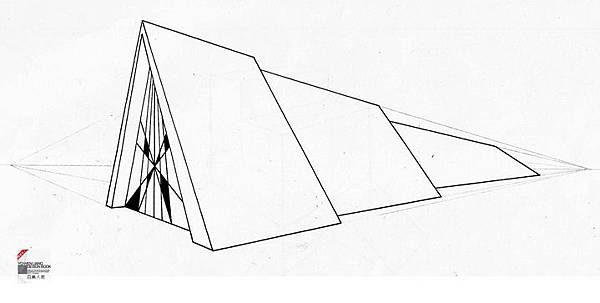

斜邊的透視線會交集在消失點的垂線上,且彙集於透視造型之後方。
透視學 (perspective) 透視法教學畫法講義6-2,斜邊透視屋頂造型,對角線中心點 (設計表現技法,手繪練習,Poe,梁又文老師)3

接下來,將以兩個斜邊透視的範例作說明:
斜邊透視 範例1
(1)先繪製一個兩點透視的方體。
(2)在靠近左半邊的頂面,切一條分割線(需消失於消失點),並完成一圈切割。
(3)將頂面切割出的兩個交點,向下延伸連結到前面的頂點,完成斜邊此時,可注意觀察,斜邊的透視線是會交集在消失點的垂線上。
(4)將輪廓整理一下,就可以看到一個具斜邊透視的造型 (可以繼續畫成烤麵包機或收音機之類的)。
透視學 (perspective) 透視法教學畫法講義6-2,斜邊透視屋頂造型,對角線中心點 (設計表現技法,手繪練習,Poe,梁又文老師)4

斜邊透視 範例2
(1)先繪製一個兩點透視的方體
(2)在頂邊應用對角線與中心的概念,找出對半分割的透視線。
(3)在對半的分割線上,繪製一個垂直的立面。
(4)將斜邊連線繪製,這時可以檢查斜邊透視線,是否有交集在消失點上的垂線。
(5)同理,將另外一邊的斜邊連線,也會座落在消失點的垂線之上
(6)將輪廓線描繪出來後,完成屋頂的斜邊透視。
透視學 (perspective) 透視法教學畫法講義6-2,斜邊透視屋頂造型,對角線中心點 (設計表現技法,手繪練習,Poe,梁又文老師)5




作業(7)-1 斜邊透視的繪製
請繪製下方具有斜邊透視的兩點透視造型。(3分鐘)
作業(7)-2斜邊透視的繪製
思考分割、比例增加和斜邊透視等概念,請繪製出下方具有斜邊透視的兩點透視造型。(10分鐘)
作業(7)-3斜邊透視的繪製
應用斜邊透視觀念,任意畫三個造型。(15分鐘)
006

課後練習:
透視學 (perspective) 透視法教學畫法講義6-2,斜邊透視屋頂造型,對角線中心點 (設計表現技法,手繪練習,Poe,梁又文老師)7
透視學 (perspective) 透視法教學畫法講義6-2,斜邊透視屋頂造型,對角線中心點 (設計表現技法,手繪練習,Poe,梁又文老師)8
下一篇,要來談的是斜邊透視。
