本篇透視學 (perspective) Week2. 課程重點: 透視學基本名詞介紹與說明,透視的觀察, 種類, 畫法。
(*圖片與照片部分,請參見上課內容; 以下內容皆為本站總監梁又文老師撰寫與彙整，請勿任意轉載, 謝謝)

1. 透視基本名詞介紹與說明

在前篇講述過透視的發展與故事後，這週要開始進入透視理論的主題。透視有兩個很重要的基本觀念，即是 地平線 (horizon line, HL) 與 消失點 (vanishing point, VP) 。
1.1 地平線 (horizon line, HL)

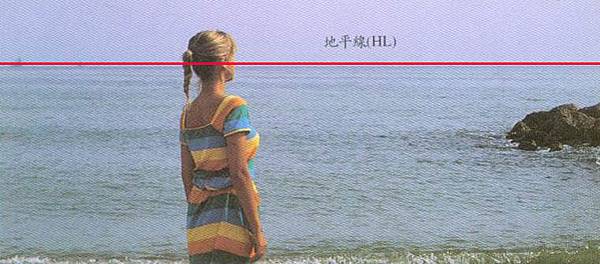

[地平線] 其實是一條虛構的線。當我們用眼睛凝視前方時，會發現遠處的天際會產生一條線，且這條線會位在我們眼睛等高的位置 (也稱之為水平線)。地平線最常見到的例子，即是在海邊望向遠方時，海的盡頭與天空交會的界限。

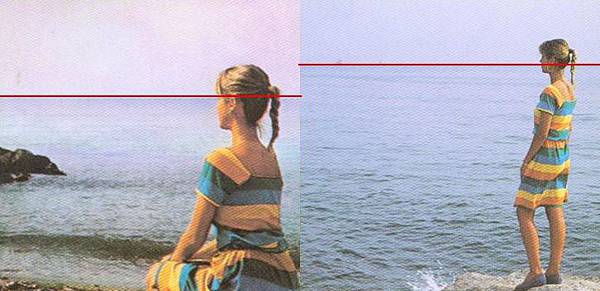

而且不管觀看的視點高度為何，地平線都會位在觀看的角度位置，所以每當坐下時，地平線的高度也會隨著往下降(下左圖)；當站起來時，地平線的位置又會往上提升(下右圖)。

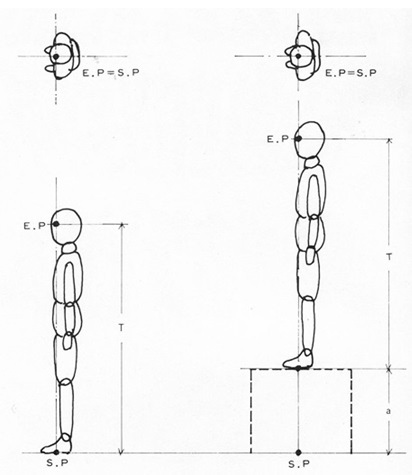

[立點] (Standing Point, SP) 又稱之為停點 (station point, SP)為製圖時所站立的位置點。[視點] (eye point, EP) 為製圖者眼睛的位置點，與地平線為水平關係。


1.2 消失點 (vanishing point, VP)

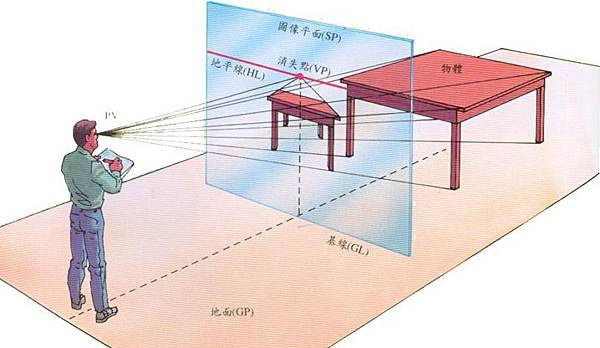

[消失點] (vanish point, VP) 繪製透視時的重要觀念，也影響了透視的種類和畫法。消失點永遠在地平線之上，它的作用為將物體邊線都延伸集合於地平線之上，以產生視覺上的透視效果。

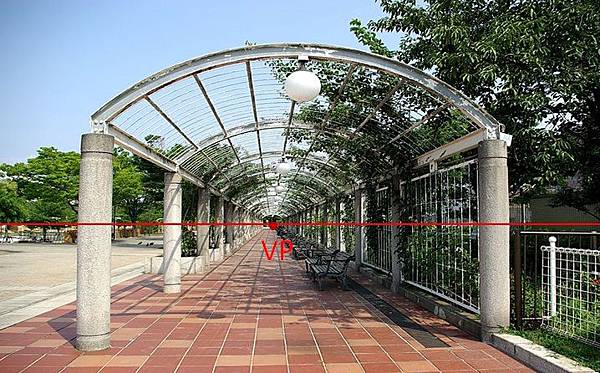

(*從這張圖可以看到，景物中的線條都集中往地平線上的消失點集中。)

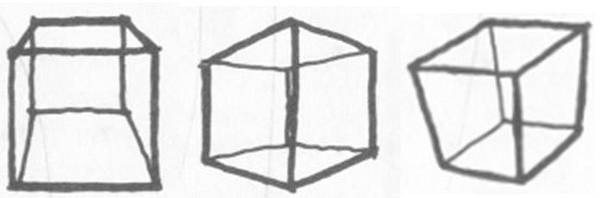

有了前面的基本觀念後，就可以介紹透視的三種類型：
(1)單一消失點的透視= 一點透視法= 平行透視
(2)兩個消失點的透視= 兩點透視法= 成角透視
(3)三個消失點的透視= 三點透視法= 高空透視法
(後續透視的種類和畫法將會有更詳盡的說明)

2. 透視的觀察

其實在繪製透視圖時，其原裡就是將眼睛所鎖定的一個畫面描繪出來。

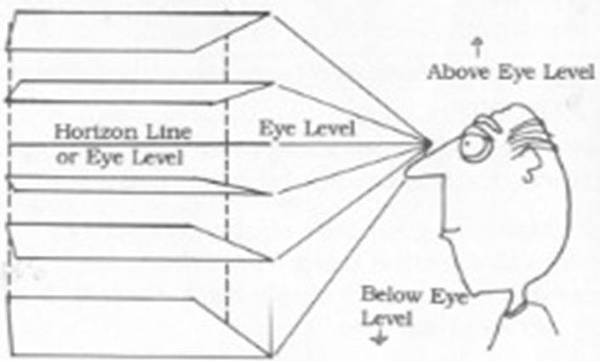

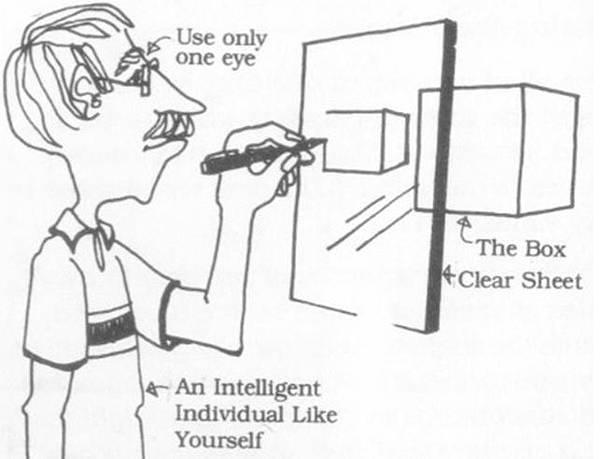

觀察透視與練習的好方法: 方盒法 (box method)。透過一個壓克力板，觀察方盒的型體，並將它繪製在壓克力板上 (下左圖)。在畫的時候，需要僅用一隻眼睛觀看並進行繪製，會比較準確。因為兩眼同時看時會自動產生立體感，會影響透視的觀察 (請回顧達文西發現兩點透視的方法) 。將Box上下移動時，你會發現看到的平面會有所變化 (下右圖)。


關於Box法，Hanks & Bellistion曾於 RapidViz 一書提及：
(1) One of the most difficult things for people to learn is to draw in correct perspective. (對大多數的人而言，學習繪製正確的透視是件困難的事)
(2) If you have no art background whatever, using this method you will be able to draw accurate perspective. (不論你是否有藝術的背景，使用BOX法你將可以繪製出正確的透視)
(3) The method involves a box or cube. (這個方法是需要盒子或立方體)
(4) If you can draw a two-dimensional square correctly, you can draw a box in accurate perspective. (如果你可以在平面上畫出一個正確的方形，那你一定可以繪製出具有正確透視的立體盒子)
(5) If you can draw a box in accurate, you can draw anything accurately and in perspective.
(如果你能夠將方盒的透視繪製正確，那麼你就可以將所有型體透視都繪製正確)
如果你的Box是直接在你的正眼前，你即會看到一個一點透視，這表示所有的線會聚合於一個在地平線上的消失點；所以，如果你的Box轉向成為邊向著你，你會看到一個兩點透視，這表示線會往兩側位於地平線上的消失點做聚合；如果將Box轉向成為邊向著你，且Box的位置在比視線高或低很多的觀看，或發現上面或下面多了一個消失點，會看到一個三點透視。這種情況多出現於觀看高樓大廈時 (如下圖)。

3. 透視的種類: 一點透視,兩點透視,三點透視

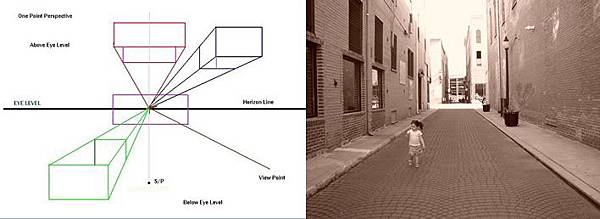

3.1 單點透視 (One-point perspective), 平行透視
一點透視又稱為單點透視和平行透視。由於在透視的結構中，只有一個透視消失點，因而得名。平行透視是一種表達三維空間的方法。

當觀者直接面對景物，可將眼前所見的景物，表達在畫面之上。通過畫面上線條的特別安排，來組成人與物，或物與物的空間關係，令其具有視覺上立體及距離的表象。

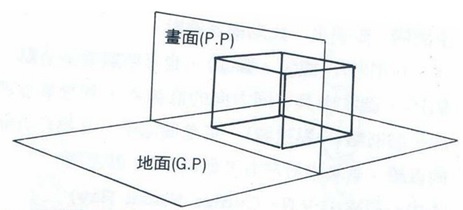

(一個立方體與畫面、地面平行，並與視線成垂直狀態者)
存在於單點透視(One-point perspective)的線段: (1)垂直線; (2)水平線; (3)透視線。一點透視，經常應用於室內設計和空間設計的繪圖與設計表現上。

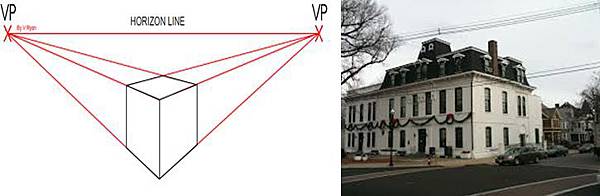

3.2 兩點透視(two-point perspective), 成角透視

兩點透視又稱為成角透視。由於在透視的結構中，有兩個透視消失點。成角透視是指觀者從一個斜擺的角度，而不是從正面的角度來觀察目標物。

因此，觀者看到各景物不同空間上的面塊，亦看到各面塊消失在兩個不同的消失點上，且這兩個消失點皆在水平線上。成角透視在畫面上的構成，先從各景物最接近觀者視線的邊界開始。景物會從這條邊界往兩側消失，直到水平線處的兩個消失點。

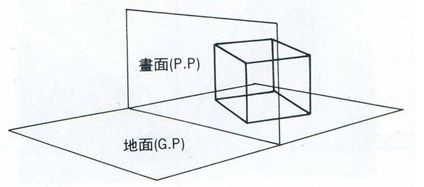

(與地面平行，但與畫面不平行)
存在於兩點透視(Two-point perspective)的線段: (1) 垂直線; (2)透視線。兩點透視，經常應用於工業設計和產品設計的立體概念表現上。

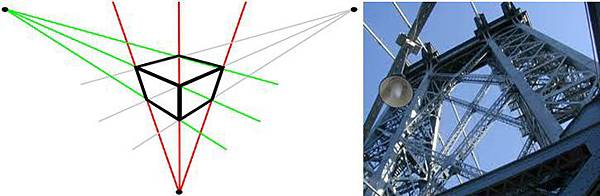

3.3 三點透視(three-point perspective), 高空透視
三點透視又稱為高空或斜角透視，是在畫面中有三個消失點的透視。此種透視的形成，是因為景物沒有任何一條邊緣或面塊與畫面平行，相對於畫面，景物是傾斜的。

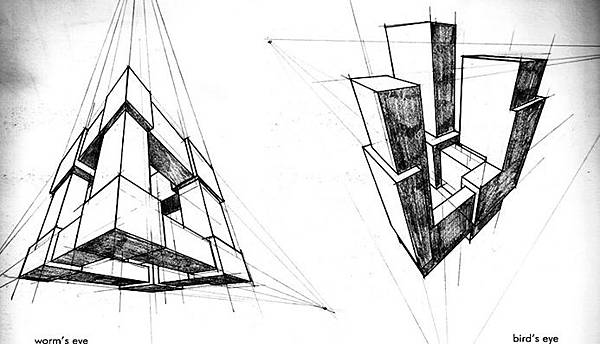

此透視的構成，是於兩點透視的基礎上多加一個消失點。第三個消失點可做為高度空間的透視表達，而消失點正在水平線之上或下。如第三消失點在水平線之上，正好象徵物體往高空伸展，觀者仰頭看著物體；如第三消失點在水平線之下，則可採用作為表達物體往地心延伸，觀者是垂頭觀看著物體。

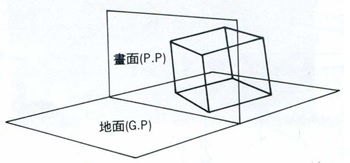

(立方體任何一組稜線，以及面不平行於畫面或地面)
存在於三點透視 (Two-point perspective) 的線段: 透視線。三點透視，經常應用於建築和空間設計上。
