透視法 perspective 教學畫法講義4,多點透視投影法示範圖解

本篇透視學(perspective) Week4.課程重點: 多點透視與投影畫法示範圖解。
三種透視法(單點透視,兩點透視,三點透視)的複習，以及透視科學投影法(兩點透視)的教學畫法。
(*圖片與照片部分，請參見上課內容; 以下內容皆為本站總監梁又文老師撰寫與彙整，請勿任意轉載，謝謝)

三種透視法 (單點透視,兩點透視,三點透視) 的複習

1.單點透視(One-point perspective)復習整理
存在於單點透視(One-point perspective)的線段
1.垂直線 2.水平線 3.透視線
(一點透視經常應用於室內設計和空間設計上)
單點透視(One-point perspective)畫法復習
(1) 先於畫面中畫出一個完整的正方形
(2) 標出地平線和唯一個消失點VP，(消失點必須盡量接近正方形的視覺中心)
(3) 從正方形的四個頂點，分別畫出連向消失點的直線。
(4) 畫一條平行的稜線，描繪出物件的底面
(5) 由兩個底部的點Ａ與Ｂ向下連結

2.兩點透視(Two-point perspective), 成角透視
存在於兩點透視(Two-point perspective)的線段
1.垂直線 2.透視線
兩點透視經常應用於工業設計和產品表現上
兩點透視(Two-point perspective)畫法復習
(1) 先畫出地平線，點出其中一個消失點VP2，在面露出來比較多的那面繪製一個方形，將菱線連到消失點VP2
(2) 畫出另一面的正方形，將菱線連到消失點VP2 (底邊夾角等於大於90度)
(3) 頂部的的邊各自延伸到到消失點VP1和VP2。
(4) 內部也畫菱線，可讓方體看起來有玻璃的感覺。

3.三點透視(Three-point perspective), 高空透視
存在於三點透視(Two-point perspective)的線段
1.透視線
三點透視經常應用於建築和空間設計上
三點透視(Three-point perspective)畫法復習
(1) 約略的畫出一個俯瞰的成角透視圖。
(2) 畫一條通過正方形透視圖中間的垂直線。
(3) 畫中心的菱線，並考慮到它的延長線，必須向第三個消失點消失
(4) 邊線向下延伸
(5) 畫出裡面的佈線，立方體便完成。

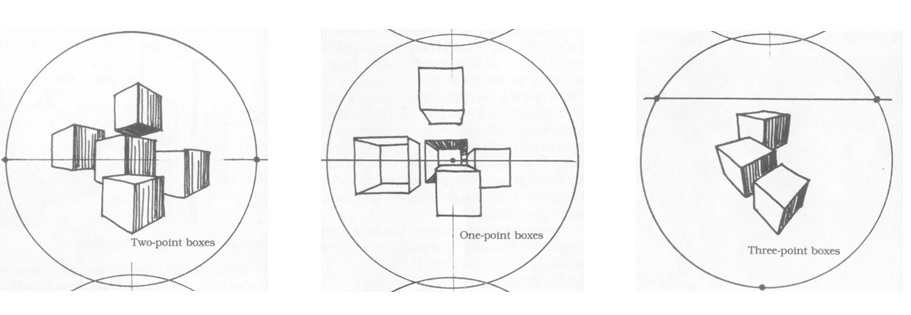

透視輔助性畫法: 圓形法(Circle)

圓形法是透過圓的特性，讓三種透視的畫法更為方便，且可以避免一些畫透視時犯錯的問題。
圓形法繪製透視有幾個特點：(1) 透視點須在圓 or 直徑上 (2) 圖形會落於圓內。

1.單點透視
重點：將消失點置放於圓心。
2.兩點透視
重點：將消失點置放於直徑兩端。
3.三點透視
重點：將消失點1與2置放於圓內的水平切割線與圓的交；
再將消失點3置於圓下方的中心點。

透視科學: 投影法 (兩點透視)

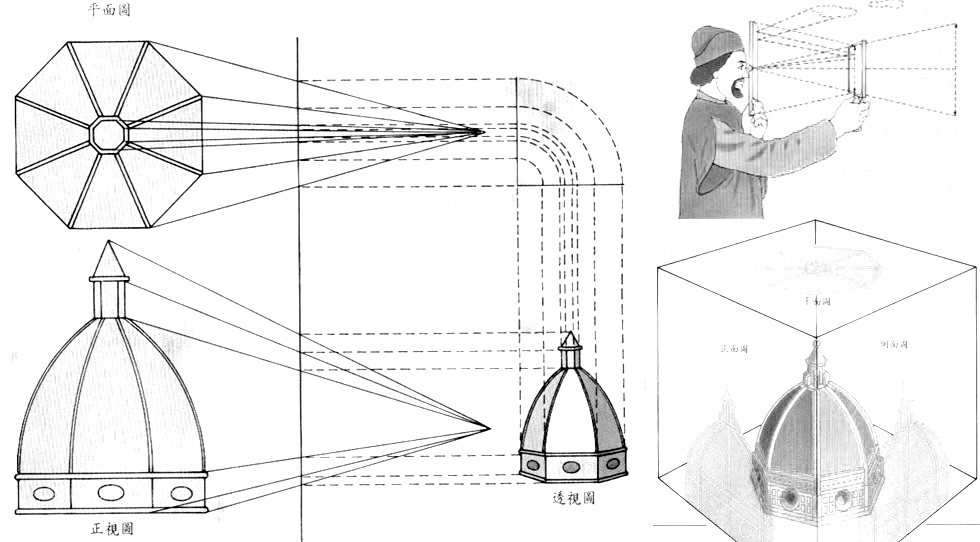

最初透視法的發明
布魯涅里斯基，透過在圖畫反面的一個小洞看向鏡子，發現反射於鏡子上之圖像會趨於中心點。

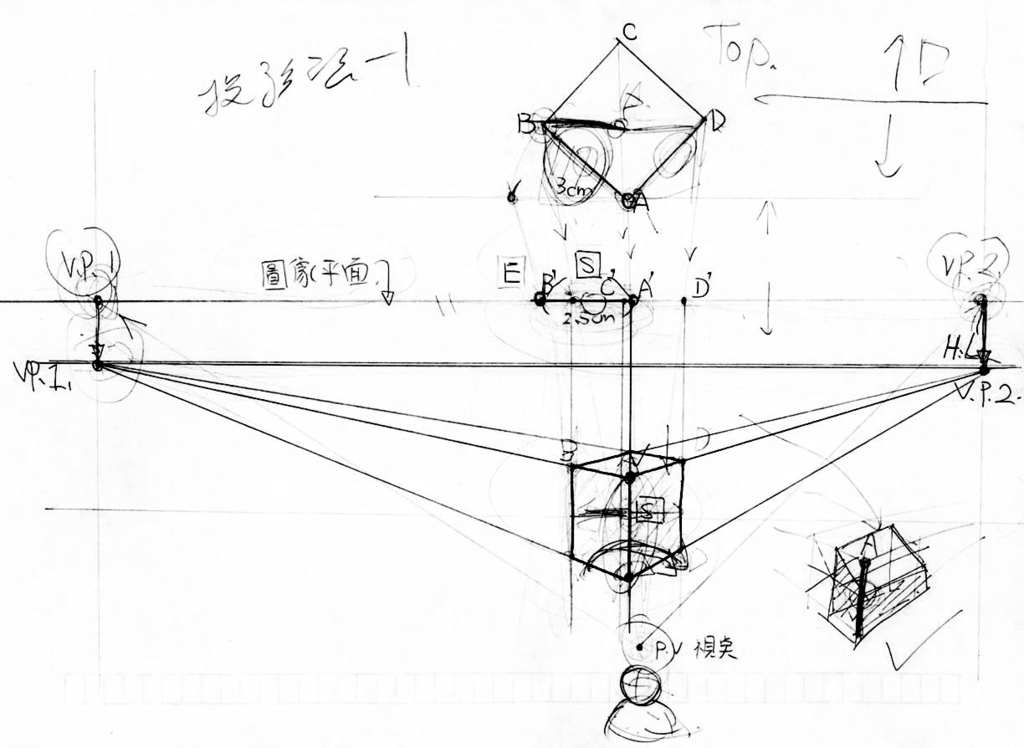

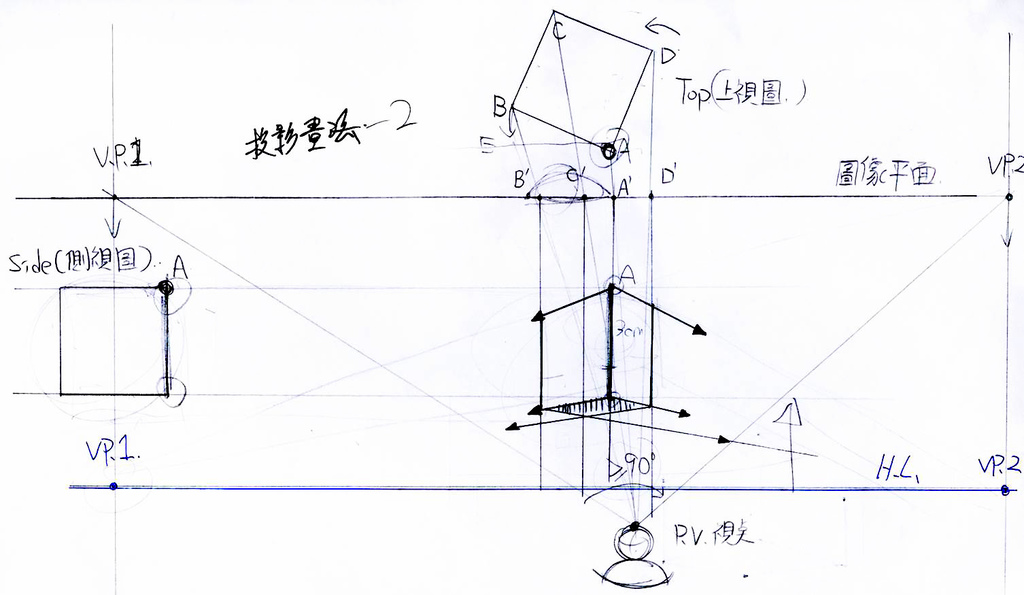

兩點透視的投影畫法-1 畫面投影法


初期練習透視繪圖的注意事項
1.學習開端請依照前面的方法流程作圖，等熟練後再發展個人的繪畫邏輯。
2.輔助線和圖形未確立前，可以先用鉛筆輕輕的繪製，等造型出來後再用較
為粗黑的筆將造型勾勒出來(像是用黑色原字筆、針筆、代針筆)
3.每一個造型完成後，請千萬別要擦掉輔助線，那有助於自身判斷是否錯誤。
Reference (參考資料僅供教學使用)
Jose M. Parramon (1997). Persective Para Artistas. Barcelona: Parramon ediciones.
Hanks & Bellistion (1980). RapidViz: A New Method for the Rapid Visualization of Ideas. Utah: William Kaufmann, Inc.
陳遠修(2011)。圓與產品透視。台北：全華出版。
王炳耀(2009)。透視畫法。北京：天津人民美術。
哲也研究室(2007)。5分鐘學會畫透視圖。台北：再生出版。
哲也研究室(2008)。5分鐘學會畫透視圖-續篇。台北：再生出版。
羅東釗(1989)。實用透視圖法。台北：藝風堂。
山田直樹著、吳嘉芳譯(2011)。畫透視我最行！手繪與上色技巧。台北：旗標出版。
